一张美观的科研绘图，不仅能清晰地表达我们想要阐述的观点，还能让审稿人和读者眼前一亮。而得到一张满意的科研绘图往往并不简单，在制图的时候如果不知道相关技巧和要求，不仅会花费大量的时间，而且图片的质量也难以保证。为了让大家能得到一张精美的科研绘图，我们总结了一些常见的SCI论文的画图要求和常用技巧，相信大家都能有所收获。
01
图片种类
论文里面的图片主要包括位图和矢量图两种。位图，一般是由显微镜、照相机直接获取的实验图像，其特征是放大之后，图片会模糊。而矢量图放大之后仍然非常清晰。
下面对矢量图和位图进行详细说明：
（1）矢量图
矢量图形又称为向量图形，内容以线条和颜色块为主。放大以后不会失真，这就是矢量图的第一优点；第二优点是矢量图大小一般在100K左右。无论如何放大都不会失真，而且容量极小，这是矢量图的最大优点。也是SCI编辑要求矢量图的原因。
（2）位图
位图是由许许多多的点组成的，称之为像素。这是我们平时的最常见的格式，如一般照片截图等等都是位图。它们有两个特性，一是图片放大之后，会变模糊；二是图片像素越高，文件越大。所以我们经常能见到高达10M的相机照片。
技巧1：处理文章图片的软件
上面讲了SCI论文中图片的主要类型，那么怎么处理这些图片呢？
这其中就要使用到最常用的两大耳熟能详的软件：Origin和PS。
处理矢量图一般采用illustrator、Origin等软件，处理位图一般使用Photoshop等软件。
在制作完整的图片时，组图一般使用Origin，它支持各种各样的2D/3D图形，能实现信号处理、峰值分析、曲线拟合、探索性分析统计等多种功能，其内置100多种图形类型，支持30多种数据格式。此外，你还可以在Origin中运行Python代码，以编程的形式使用其中的功能。其强大的功能、高效率的操作方式、快速的标注和注释能力，让我们使用起来得心应手。
技巧2：图片的格式
上面讲了SCI论文图片的制作软件，那么这些图片的格式要求通常是什么呢？
对于SCI文章而言，大多数杂志都是要求最后的图片尾缀必须是Tiff格式（有部分杂志JEPG和Tiff格式都可以）。
因此，最保险的做法就是在绘图时就存储为Tiff格式。
技巧3：图片的分辨率及大小
SCI论文的论文图片不单有格式要求，也有分辨率和大小要求。
分辨率基本上要求300或者300dpi以上，我们在使用软件导出图片的时候可将分辨率设置成300dpi，则可以满足大多数杂志的要求。
另外，大多数的SCI杂志都要求把图片的大小控制在10MB以内。图片若是太大的话，投稿上传图片的时候会比较慢，有时也不符合杂志要求。
若是图片太大，超过了10MB怎么办呢？这就需要将图片进行压缩。
无论是Tiff格式的图片、位图或者是线图，均可以通过LZW无损压缩方式对文件大小进行压缩。
图片压缩的时候最常使用的软件是Photoshop。用PS将图片打开，然后点击另存为文件，PS就会打开一个窗口，其中在“图像压缩”这里点击LZW，然后保存就可以了，如下图所示：
技巧4：图片的色彩格式
图片的颜色模式一般有RGB和CMYK两种。
大部分SCI期刊都接受RGB颜色模式的插图文件，少数期刊要求作者在出版印刷前提交CMYK颜色模式的插图文件，颜色模式的转换建议在PS等位图编辑软件上进行。
同时，还要尽量避免出现红色与绿色，因为色盲的人看不出差别；不要用色彩相近的颜色标识图，并且避免使用灰度图。
当然，一般对图片中的红色与绿色也不作要求，毕竟生物医学领域诸多荧光显色、生信领域的不少图片都是红绿色。
技巧5：图片的尺寸
SCI文章的图片的长和宽都是有要求的。目前SCI文章插图的排版按照图片的宽度分成三种形式进行排版：
① 半版（8cm）、② 2/3版(14cm)、③ 整版（17cm）
①半版图（宽度为8cm）
图片的总宽度为8cm，高度最高不可超过20cm，过高会导致很难排版。图片左右需留少量白边。必须注意的是，尽管图片内容较少，其宽度最少也应该设置为8cm，而最好不要设置成小于8cm的尺寸。
②2/3版图（宽度为14cm）
图片总宽度为12-15cm（最佳14cm），高度最高不可超过20cm，图片左右需留少量白边。图片中每个部分用a、b、c等标注。有的杂志要求使用大写的A、B、C等标注。
③整版图（宽度为17cm）
图片总宽度为17cm（最佳14cm），高度最高不可超过20cm，图片左右需留少量白边。
整版图对于数据量比较大的图片是比较常用的。图片中每个部分用a、b、c等标注。有的杂志要求使用大写的A、B、C等标注。
技巧6：图片的字体要求
SCI文章的图片的字体一般采用英文的Arial或Times New Roman字体，若是采用Times New Roman，那么所有的图片都需要统一为Times New Roman格式。若是采用Arial，那么所有图片都需要统一为Arial格式。并且推荐使用7号字体，这样做出来的图比较美观。
技巧7：图片中线条粗细
SCI文章中的线形图或者柱形图的线条粗细在0.5cm-1.5cm之间，并且整个图片的线条粗细需要统一。若采用0.5cm粗细，则所有图片的线条均统一采用0.5cm粗细。
另外需要注意的是线条一般采用黑色，尤其是坐标轴。
02
高水平SCI期刊的具体要求汇总

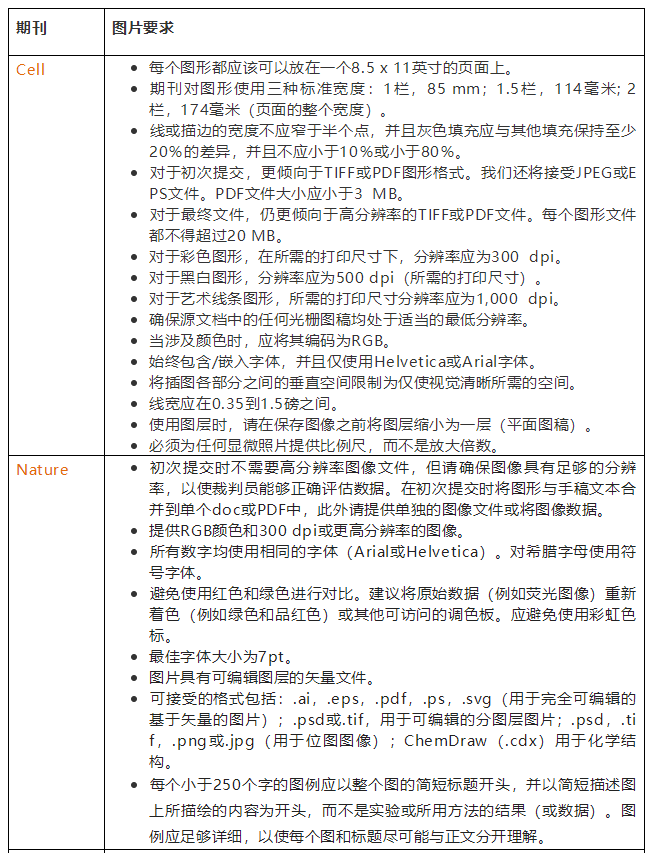

最后，我们罗列了一些著名期刊的图片要求具体细节，可以供小伙伴们参照。一般按照这些要求做出来的图片，基本上都能够达到绝大多数杂志的要求，只是不同杂志的细节要求略有差别。
