医学论文写作过程中,图片作为论文内容的补充是必不可少的,可以直观地呈现数据资料的对比、趋势,临床路径及流程,病例的临床影像等等。但在投稿过程中,作者提供的图片往往不能达到期刊后期制作或出版印刷的要求。
提供给编辑的图片如何才能保证图片的清晰,保留更多的图片细节呢?本期小编和您聊聊关于图片格式的选择与处理。
常见的图片格式可分为位图、矢量图、平面软件源文件三大类,文件后缀有:jpg(jpeg)、tif、png、gif、pdf、psd、ai、eps等。
科研论文中使用的图片通常是这么两种类型:位图和矢量图。这两种类型有什么区别呢?
位图由像素(图片元素)的单个点组成的(分辨率是指屏幕纵横向上的像素点数,所以位图的清晰度和分辨率有关),这些点可以进行不同的排列和染色,当放大位图时,可以看见构成整个图像的无数单个方块。
矢量图是由线连接的点,图形元素称为对象,每个对象都是一个自成一体的实体,它具有颜色、形状、轮廓、大小和屏幕位置等属性,和分辨率无关。
这些概念如果大家不理解的话可以直接跳过,你只需要记住一句话,就是位图放大后容易失真,矢量图放大后不会失真。
哪些图片格式属于位图?哪些又属于矢量图呢?给大家做了一个表格。
科研论文中对图片格式的要求一般是.jpg或.tif格式,但是也有要求.eps格式的,具体需要哪种格式,要参照杂志的投稿说明。
我们平常在实验中或者通过数据处理获得的原始图片,一般是什么格式呢?

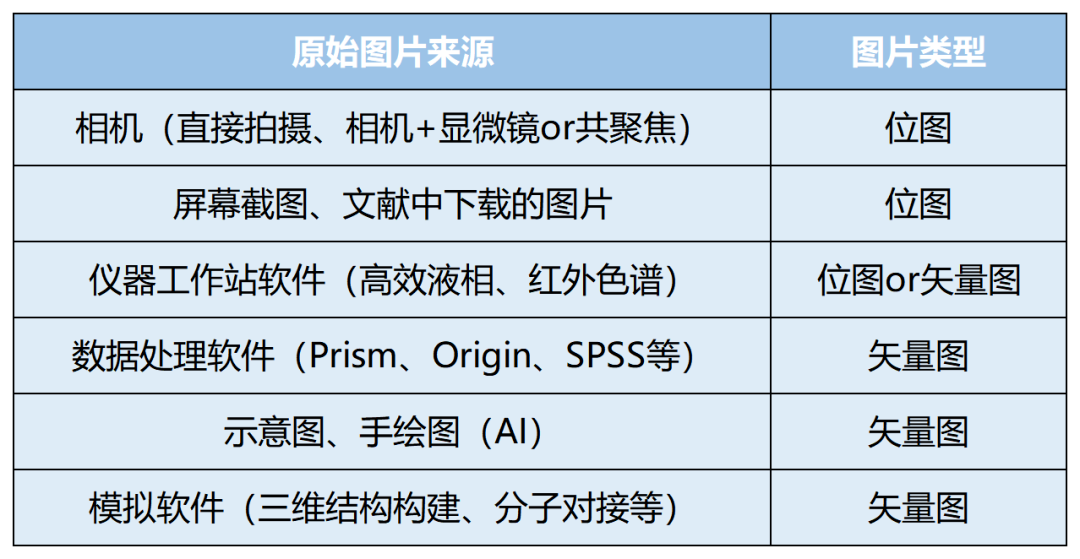

我们的实验结果,有的是用相机或者手机直接拍摄的图片,有的是用显微镜拍到的,还有一些用其他软件做出的图片,它们的格式各有不同,给大家做了另外一个表格。
平常的科研工作中,使用更多的是位图,把矢量图转换为位图比较容易,效果也好,而把位图转化为矢量图通常比较难,而且转换效果也不好。
我们可以根据图片内容选择合适的图片格式。

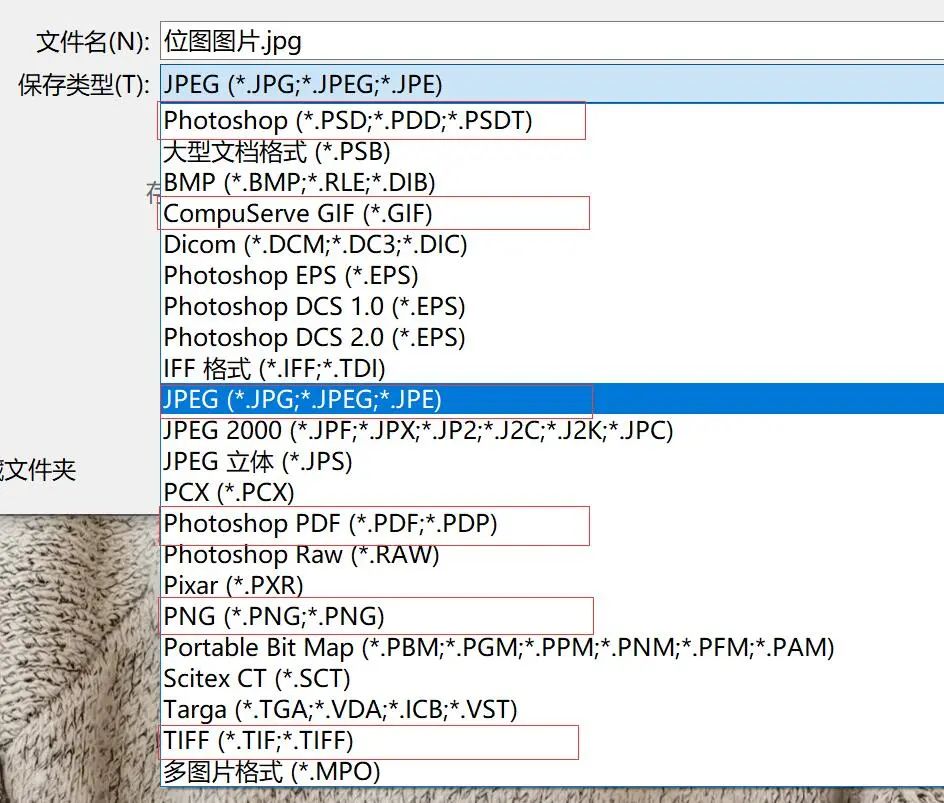

病例查体图、影像检查图、超声检查图、切片图、染色图、人物及物品照片等,由各种设备(相机、检查设备等)拍摄导出的图片,在导出时可选择保存为jpg或tif格式,注意保存时选择最大质量。提交给编辑部时应提供jpg或tif图片文件,而不仅仅是把图片粘贴在论文中提交word文件。
这类图片经常需要标注箭头指示病变位置,会使用Photoshop的作者,可选择Photoshop打开文件,新建图层,在新的图层中标注箭头,然后另存为tif格式的图片。tif图片可以保留图层,方便美编进行后期的编辑处理。不会使用设计工具的作者可以在论文文档的图片中添加箭头指示位置,给编辑参考。但无论如何,带有箭头、圆圈、文字的jpg图片都会让编辑头疼。
论著、综述文章中经常会出现流程图、数据分析图、趋势图、森林图等。这类图片无论用什么工具绘制,或由某些统计软件导出,都建议导出或另存为pdf文件,提供给编辑。
一张好的图片可以使论文内容更加直观,漂亮清晰的图片更是可以为论文加分,编辑对图片的后期处理也会使文章与期刊风格统一协调。
