插图是一种形象化的表达方式，能直观、简洁地表达所述事物的形态和变化规律，是论文的重要组成部分。为更好地表达论文内容，正确、规范的制图十分必要。那么，插图的制作要求和注意事项有哪些呢？本期编辑说将从插图的构成、内容、排版等方面进行简要介绍，具体内容如下。
构成及其要求

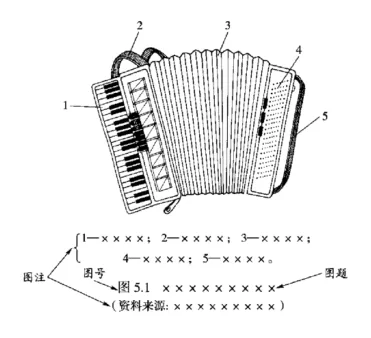

插图一般由图、图号、图题和图注构成。
示例：
01图号
正文中提到的插图应编号，并在正文中用同一编号提及。
插图编号方式：
全文依序编号，方式如“图1”“图2”。
分章依序编号，方式如“图1-1”或“图1.1”，前一数字为章号，后一数字为本章内插图的顺序号。
期刊论文宜全文依序编号，图书宜分章依序编号。
注意：
只有一个插图时仍应编号。
分图宜使用字母编号。
全书或全刊的插图编号方式应统一。
插图的编号方式应与正文中表格、公式的编号方式一致。
02图题
图题应准确、简明地阐释插图内容。
03图注
图注分为整图注和图元注。
整图注是对图整体（包括图的来源等）所作的说明，可用“注”引出或用括注等形式表示。
图元注是图构成单元或元素的名称或对其所作的说明，可直接标注在图元附近或者通过指引线标注。图元注数量较多或文字较长时，可通过指引线标注注码（阿拉伯数字或拉丁字母），在图下或图侧集中放置注码和注文。
注意：
指引线应间隔均匀、排列整齐，不得相交。可画成折线，但只可曲折一次。
内容要求
插图应与正文内容相关，应选择能有效传达关键信息的插图形式。
1.地图插图
应维护国家的统一、主权和领土完整，维护民族尊严和民族团结，体现我国的外交政策和立场，保障国家安全和利益。出版前应报送国家测绘地理信息管理部门审核批准。
2.坐标曲线图
如果坐标轴表达的是定性的变量，即未给出标值线和标值，坐标原点应用字母“O”标注，在坐标轴的末端应按照增量方向画出箭头，标目可排在坐标轴末端的外侧。
如果坐标轴上已给出标值线和标值，坐标原点应用阿拉伯数字“0”或实际数值标注，不宜画出表示增量方向的箭头，标目应与被标注的坐标轴平行，居中排印在坐标轴和标值的外侧，标注形式应用“量的符号或名称/单位符号”。
注意：
引用他人的插图应获得著作权人的书面许可并注明来源。
插图中的术语、数值、符号等应与正文以及同一文本中其他插图中的表述一致。
同一内容的表示方法、同类图的画法、指引线的表示方法等应一致。
编排要求
01一般要求
插图宜随文编排，排在第一次提及该图图号的正文之后，不宜截断正文自然段，不宜跨章节编排。
插页图不与正文连续编页码，应在正文中提及图号或标注其位置。
02版式要求
图号和图题
图号和图题一般应置于图的正下方。
图号和图题之间留一字空。
图号和图题的排字宽度不宜超过图的宽度。图题较长需要转行时，应从意义相对完整的停顿处转行。
图号和图题的字号宜小于正文的字号。
图注
图元注应置于图号、图题上方，整图注应置于图号、图题下方。
图元的注码与注文之间可用一字线或下圆点隔开，各条注之间宜用分号隔开，最后一条注末应用句号（注意：注码不应排在行尾）。
图注的排字宽度不宜超过图的宽度。
图注的字号宜小于图题字号或字体轻于图题用字。
03编排的技术处理
串文排和通栏排
插图宽度不超过版心宽度的1/2时，宜串文排；反之，宜通栏排。
卧排
插图宽度超过版心宽度、高度小于版心宽度时，可卧排。
转页接排
插图由几个分图组成，在一个版面排不下时可转页接排。

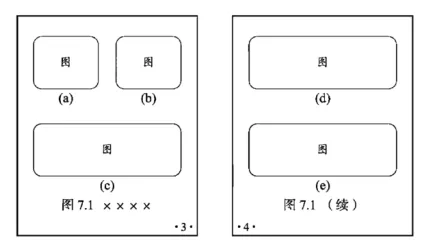

转页接排图可在首页末排图号、图题，在转页接排图的各页末重复排图号、图题（可选）并加“（续）”字样。
示例：

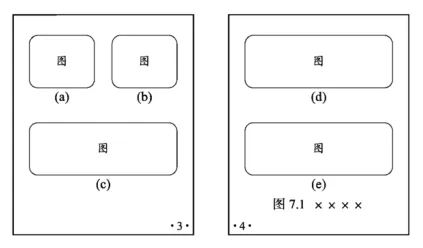

也可仅在所有图都排完之后排图号、图题。
示例：
跨页并合排
插图图幅过大并且超出一页版面尺寸的整幅图，可将图分两部分在双码面和单码面上跨页并合排。
插图由几个分图组成，正好占用两个页码，可在双码面和单码面上跨页并合排。

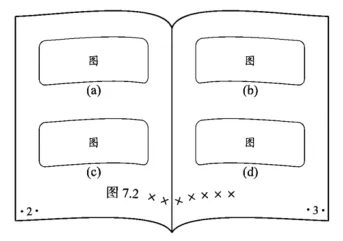

示例1：竖置跨页图

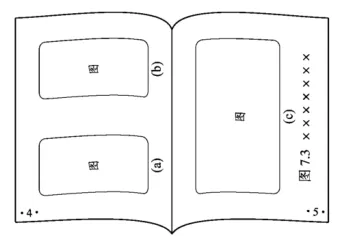

示例2：卧置跨页图
转自西建大研究生教育微信公众号，仅作学习交流，如有侵权，请联系本站删除！
