如何制作SCI论文中的Figures（一）

统计图（Figure）是用图形将统计资料形象化，利用线条高低、面积大小代表数量，通俗易懂，比文本与统计表更便于理解和比较。

统计图种类较多，常用的包括直条图、百分直条图、直方图、线图和点图等。在科技论文中，应根据资料的类型及表达目的选用合适的统计图。例如，对 不同性质分组资料进行对比时可选用直条图，说明事物各组成部分的构成情况可用圆形图或百分直条图，用于表达连续性资料频数分布可用直方图，为表明一事物随 另一事物而变化的情况选用线图，表达两种事物的相关性和趋势可用点图。

统计图在绘制过程中对其结构组成［包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）］、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图［直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）］的用法，希望对大家有所帮助。

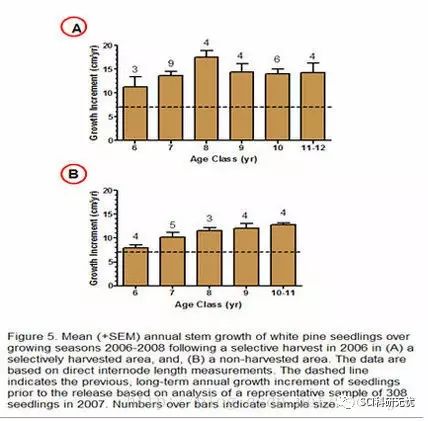

下面两个示例图是典型的直条图和线图，红色字体标记了各组成部分。

图表要告诉读者尽可能多的信息，比如：

（1）图表反映的结果，包括扼要的统计描述；

（2）如果可以应注明实验的研究对象；

（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；

（4）实验地点（仅室外实验时需要）；

（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分，即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国作者忽视）；

（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；

（7）实验的样本大小和统计检验结果；

（8）不要在两坐标轴标签之间用“versus”对其简单重述。

一、 结构组成

1.  标题（Legend）

标题一般位于表的下方。Figure可简写为“Fig.”，按照图在文章中出现的顺序用阿拉伯数字依次排列（如Fig.1，Fig.2……）。

对于复合图，往往多个图公用一个标题，但每个图都必须明确标明大写字母（A，B，C等），在正文中叙述时可表明为“Fig. 1A”。

复合图的标题也必须区分出每一个图并用字母标出各自反映的数据信息。

例如：

2.  轴标（Axis Label）

对于含有横轴、纵轴的统计图，两轴应有相应的轴标，同时注明单位。

3.  数轴（Number axis）

数轴刻度应等距或具有一定规律性（如对数尺度），并标明数值。横轴刻度自左至右，纵轴刻度自下而上，数值一律由小到大。一般纵轴刻度必须从“0”点开始（对数图、点图等除外）。

4.  图标（Symbol and Key to Symbols）

图中用不同线条、图像或色调代表不同事物时，应该用图标说明，图标应该清晰易分辨。
